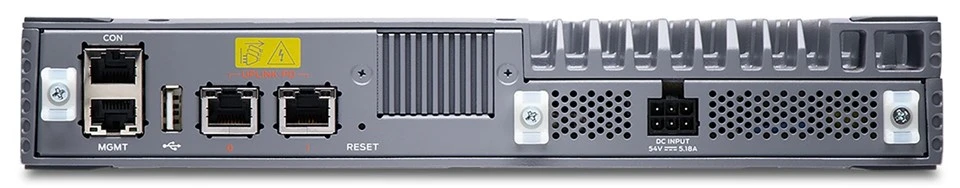

Sakelar Jaringan EX4100-F-12P

Deskripsi Produk

Jaringan Juniper^®EX4100-Jajaran Switch F menawarkan portofolio switch akses aman dan siap cloud yang ideal untuk jaringan cabang perusahaan, kantor jarak jauh, dan kampus perusahaan. Sakelar EX4100-F memadukan kesederhanaan cloud dan kekuatan Mist AI^™, dan fondasi perangkat keras yang kuat dengan kinerja tinggi untuk menghadirkan pendekatan berbeda dalam peralihan akses di era cloud, seluler, dan IoT. Dengan Juniper^®Kabut^™ Wired Assurance, rangkaian Switch EX4100-F dapat dengan mudah dipasang, dikonfigurasi, dan dikelola dari cloud. Hal ini menyederhanakan pengoperasian, meningkatkan visibilitas, dan memastikan pengalaman yang jauh lebih baik untuk perangkat yang terhubung.

Fitur utama EX4100-F meliputi:

Cloud-siap, digerakkan oleh Mist AI dengan Juniper Mist Wired Assurance dan Marvis Virtual Network Assistant

Ethernet VPN–Virtual Extensible LAN (EVPN-VXLAN) ke lapisan akses

Segmentasi mikro berbasis-standar menggunakan kebijakan berbasis-kelompok (GBP)

Telemetri berbasis aliran{0}}untuk memantau arus lalu lintas untuk mendeteksi anomali, kemampuan mengukur penundaan paket, dan melaporkan alasan hilangnya paket

Dukungan Sasis Virtual 10 anggota

Menawarkan rangkaian lengkap kemampuan Lapisan 2 dan Lapisan 3, EX4100-F memungkinkan penerapan ganda. Seiring dengan meningkatnya kebutuhan penskalaan, teknologi Virtual Chassis Juniper memungkinkan hingga 10 switch EX4100-F saling terhubung dan dikelola dengan lancar sebagai satu perangkat, memberikan solusi bayar-sesuai pertumbuhan yang dapat diperluas untuk memperluas lingkungan jaringan.

Garis EX4100-F terdiri dari model berikut:

EX4100-F-12T, yang merupakan sakelar ringkas tanpa kipas yang menawarkan port akses non-PoE 12 x 1GbE.

EX4100-F-12P, yang merupakan switch ringkas tanpa kipas yang menawarkan port akses Power over Ethernet Plus (PoE+) 12 x 1GbE dan menyalurkan daya hingga 30 W per port dengan total anggaran daya PoE 180 W dengan adaptor daya eksternal. EX4100-F-12P juga dapat diberi daya dari perangkat peralatan sumber daya (PSE) eksternal 90 W yang terhubung melalui port uplink. Tambahan anggaran PoE sebesar 90 W tersedia jika port uplink kedua dihubungkan ke perangkat PSE. Dengan adaptor daya eksternal dan dua port uplink yang tersambung ke PSE eksternal 90 W, total anggaran daya PoE yang didukung hingga 300 W.

EX4100-F-24T, yang menawarkan port akses non-PoE 24 x 1GbE.

EX4100-F-24P, yang menawarkan port akses PoE+ 24 x 1GbE, menghasilkan hingga 30 W per port dengan total anggaran daya PoE keseluruhan sebesar 370 W.

EX4100-F-48T, yang menawarkan port akses non-PoE 48 x 1GbE.

EX4100-F-48P, yang menawarkan port akses PoE+ 48 x 1GbE dan menyalurkan hingga 30 W per port dengan total anggaran Daya PoE keseluruhan sebesar 740 W.

Setiap model port EX4100-F -24 dan -48 menawarkan catu daya tetap dan 4 x 1GbE/10GbE port uplink tetap yang dapat dicolokkan dengan faktor bentuk kecil plus transceiver (SFP+ transceiver). Setiap model port EX4100-F-12 menawarkan 2 x 10GbE port uplink tembaga tetap. Sakelar EX4100-F dilengkapi port SFP+ 4 x 1GbE/10GbE untuk mendukung koneksi Sasis Virtual, yang dapat dikonfigurasi ulang untuk digunakan sebagai port Ethernet untuk konektivitas uplink. Model sakelar EX4100-F menawarkan 802.3af/at (PoE/PoE+) berbasis standar untuk menyalurkan hingga 30 watt pada port akses mana pun. Sakelar EX4100-F dapat dikonfigurasi untuk menghadirkan kemampuan Fast PoE dan kemampuan Perpetual PoE.



Arsitektur dan Komponen Utama

Manajemen Cloud dengan Jaminan Kabel Juniper Mist Didorong oleh Mist AI

EX4100-Switch F dapat diaktifkan dengan cepat dan mudah (Hari 0), disediakan (Hari 1), dan dikelola (Hari 2+) dari cloud dengan Juniper Mist Wired Assurance, yang menghadirkan otomatisasi dan wawasan bertenaga AI yang mengoptimalkan pengalaman bagi pengguna akhir dan perangkat yang terhubung. EX4100-F menyediakan Juno yang kaya^®data telemetri sistem operasi untuk Mist AI, yang membantu mewujudkan pengoperasian yang lebih sederhana, waktu perbaikan (MTTR) yang lebih singkat, dan pemecahan masalah yang efisien. Untuk informasi lebih lanjut, baca lembar data Juniper Mist Wired Assurance.

Selain Juniper Mist Wired Assurance, Marvis Virtual Network Assistant-bagian penting dari The Self-Driving Network^™- menjadikan mesin Mist AI interaktif. Sebagai perpanjangan digital dari tim TI, Marvis menawarkan perbaikan otomatis atau tindakan yang direkomendasikan, memungkinkan tim TI menyederhanakan cara mereka memecahkan masalah dan mengelola operasi jaringan mereka.



EVPN-Teknologi VXLAN

Sebagian besar jaringan kampus tradisional memiliki arsitektur berbasis-vendor, sasis-tunggal yang berfungsi baik untuk kampus statis dan kecil dengan sedikit titik akhir. Namun, pendekatan ini terlalu kaku untuk mendukung perubahan kebutuhan jaringan kampus modern. EX4100-F mendukung EVPN-VXLAN, memperluas struktur-end to-end dari inti kampus hingga distribusi ke lapisan akses.

EVPN-VXLAN fabric adalah arsitektur sederhana, dapat diprogram, dan sangat skalabel yang dibangun berdasarkan standar terbuka. Teknologi ini dapat diterapkan baik di pusat data maupun kampus untuk konsistensi arsitektur. Arsitektur kampus EVPN-VXLAN menggunakan jaringan underlay berbasis IP Lapisan 3 dan jaringan overlay EVPN-VXLAN. Jaringan overlay fleksibel berdasarkan overlay VXLAN dengan bidang kendali EVPN secara efisien menyediakan konektivitas Lapisan 2 dan/atau Lapisan 3 di seluruh jaringan. EVPN-VXLAN juga menawarkan cara yang skalabel untuk membangun dan menghubungkan beberapa situs kampus, sehingga memberikan:

Konsistensi dan skalabilitas yang lebih baik di seluruh lapisan jaringan

Dukungan penerapan multivendor

Mengurangi banjir dan pembelajaran

Konektivitas-agnostik lokasi

Segmentasi jaringan yang konsisten

Manajemen yang disederhanakan



Teknologi Sasis Virtual

Teknologi Virtual Chassis Juniper memungkinkan beberapa switch yang saling terhubung untuk beroperasi sebagai satu unit logis, memungkinkan pengguna untuk mengelola semua platform sebagai satu perangkat virtual. Hingga 10 sakelar EX4100-F dapat dihubungkan sebagai Sasis Virtual menggunakan 4 x 10GbE SFP+ port panel depan khusus. Meskipun dikonfigurasi sebagai port Sasis Virtual secara default, port SFP+ 4 x 10GbE juga dapat dikonfigurasi sebagai port uplink. Sakelar EX4100-F dapat membentuk Sasis Virtual dengan model lain dalam lini produk EX4100-F.



Segmentasi Mikro Menggunakan Kebijakan Berbasis{0}}Grup

GBP memanfaatkan teknologi VXLAN yang mendasarinya untuk memberikan kontrol akses{0}}titik akhir agnostik lokasi. Hal ini memungkinkan administrator jaringan untuk menerapkan kebijakan keamanan yang konsisten di seluruh domain jaringan perusahaan. EX4100-F mendukung solusi GBP berbasis standar, memungkinkan tingkat kontrol akses yang berbeda untuk titik akhir dan aplikasi bahkan dalam VLAN yang sama. Pelanggan dapat menyederhanakan konfigurasi jaringan mereka dengan menggunakan GBP, sehingga menghindari kebutuhan untuk mengkonfigurasi filter firewall dalam jumlah besar di semua switch mereka. GBP dapat memblokir ancaman lateral dengan memastikan penerapan kebijakan grup keamanan yang konsisten di seluruh jaringan, terlepas dari lokasi titik akhir dan/atau pengguna.



Aliran-Berbasis Telemetri

Telemetri-berbasis aliran memungkinkan analisis-tingkat aliran, memungkinkan administrator jaringan memantau ribuan arus lalu lintas di EX4100-F tanpa membebani CPU. Hal ini meningkatkan keamanan jaringan dengan memantau, menetapkan dasar, dan mendeteksi anomali aliran. Misalnya, jika ambang batas aliran yang telah ditentukan dilanggar karena suatu serangan, peringatan Ekspor Informasi Aliran IP (IPFIX) dapat dikirim ke server eksternal untuk mengidentifikasi serangan dengan cepat. Administrator jaringan juga dapat mengotomatiskan alur kerja tertentu, seperti memeriksa lalu lintas lebih lanjut atau mengkarantina port, untuk melakukan triase masalah. Selain serangan DOS, Telemetri Berbasis Aliran pada EX4100-F dapat mengukur penundaan paket pada titik masuk, chip, dan keluar serta alasan hilangnya laporan.



Fitur dan Manfaat

Pengoperasian yang Disederhanakan dengan Juniper Mist Wired Assurance

EX4100-F sepenuhnya berbasis cloud, disediakan, dan dikelola oleh Juniper Mist Wired Assurance. EX4100-F dirancang dari awal untuk menghadirkan telemetri kaya yang memungkinkan AI untuk Operasi TI (AIOps) dengan pengoperasian yang disederhanakan dari Hari 0 hingga Hari 2 dan seterusnya. Juniper Mist Wired Assurance memberikan wawasan peralihan yang terperinci untuk pemecahan masalah yang lebih mudah dan waktu penyelesaian yang lebih baik dengan menawarkan fitur-fitur berikut:

Operasi hari 0-Peralihan onboard secara lancar dengan mengklaim peralihan greenfield atau mengadopsi peralihan brownfield dengan kode aktivasi tunggal untuk kesederhanaan plug-in-and-play.

Operasi hari ke-1-Terapkan model konfigurasi berbasis templat-untuk peluncuran massal penerapan struktur kampus dan tradisional, sambil tetap mempertahankan fleksibilitas dan kontrol yang diperlukan untuk menerapkan situs khusus- atau mengalihkan-atribut tertentu. Otomatiskan penyediaan port melalui Profil Port Dinamis.

Operasi hari ke 2-Manfaatkan AI di Juniper Mist Wired Assurance untuk memenuhi ekspektasi tingkat-layanan seperti throughput, koneksi yang berhasil, dan kesehatan switch dengan metrik utama sebelum-dan pasca-koneksi (lihat Gambar 1). Tambahkan kemampuan mengemudi mandiri di Marvis Actions untuk mendeteksi loop, menambahkan VLAN yang hilang, memperbaiki port yang salah dikonfigurasi, mengidentifikasi kabel yang buruk, mengisolasi port yang mengepak, dan menemukan klien yang terus-menerus gagal (lihat Gambar 2). Dan melakukan upgrade software dengan mudah melalui Juniper Mist Cloud.



Penempatan Fabric Kampus

EVPN-VXLAN untuk Inti Kampus, Distribusi, dan Akses

Keuntungan utama EVPN-VXLAN di jaringan kampus adalah:

Fleksibilitas VLAN yang konsisten di seluruh jaringan: Titik akhir dapat ditempatkan di mana saja dalam jaringan dan tetap terhubung ke jaringan L2 logis yang sama, memungkinkan topologi virtual dipisahkan dari topologi fisik.

Segmentasi mikro: Arsitektur berbasis EVPN-VXLAN-memungkinkan Anda menerapkan serangkaian kebijakan dan layanan umum di seluruh kampus dengan dukungan untuk L2 dan L3VPN.

Skalabilitas: Dengan bidang kendali EVPN, perusahaan dapat memperluas skalanya dengan mudah dengan menambahkan lebih banyak perangkat inti, agregasi, dan lapisan akses seiring pertumbuhan bisnis tanpa harus mendesain ulang jaringan atau melakukan peningkatan forklift. Dengan menggunakan underlay berbasis IP L3-yang dipadukan dengan overlay EVPN-VXLAN, operator jaringan kampus dapat menerapkan jaringan yang jauh lebih besar dan lebih tangguh dibandingkan dengan arsitektur berbasis L2 Ethernet-tradisional.

Juniper menawarkan fleksibilitas penuh dalam memilih salah satu dari struktur kampus EVPN-VXLAN tervalidasi berikut yang memenuhi jaringan dengan berbagai ukuran, skala, dan persyaratan segmentasi:

EVPN multihoming (pada inti atau distribusi yang diciutkan):Arsitektur inti yang diciutkan menggabungkan lapisan inti dan lapisan distribusi menjadi satu lapisan, mengubah jaringan-hierarki tiga tingkat tradisional menjadi jaringan-tingkat dua. EVPN Multihoming pada inti yang diciutkan menghilangkan kebutuhan akan Spanning Tree Protocol (STP) di seluruh jaringan kampus dengan menyediakan kemampuan agregasi tautan dari lapisan akses ke lapisan inti. Topologi ini paling cocok untuk jaringan perusahaan terdistribusi kecil hingga menengah dan memungkinkan VLAN yang konsisten di seluruh jaringan. Topologi ini menggunakan ESI (Ethernet Segment Identifier) ​​LAG (Link Aggregation) dan merupakan protokol berbasis-standar.

Distribusi Inti Fabric Kampus:Ketika EVPN VXLAN dikonfigurasi di seluruh lapisan inti dan distribusi, itu menjadi arsitektur Distribusi Inti Fabric kampus, yang dapat dikonfigurasi dalam dua mode: overlay penghubung yang diarahkan secara terpusat atau tepi. Arsitektur ini memberikan peluang bagi administrator untuk beralih ke-IP Clos fabric kampus tanpa upgrade fork-lift semua sakelar akses di jaringan yang ada, sekaligus mendapatkan keuntungan dari perpindahan ke fabric kampus dan menyediakan cara mudah untuk memperluas skala jaringan.

Penutupan IP Fabric Kampus:Ketika EVPN VXLAN dikonfigurasi pada semua lapisan termasuk akses, ini disebut arsitektur IP Clos fabric kampus. Model ini juga disebut sebagai "end-ke-end", mengingat terowongan VXLAN diakhiri pada lapisan akses. Karena ketersediaan VXLAN di akses, ini memberi kita peluang untuk menerapkan kebijakan ke lapisan akses (yang paling dekat dengan sumbernya) menggunakan Kebijakan Berbasis Grup (GBP). Tag GBP berbasis-standar menghadirkan opsi unik untuk mengelompokkan lalu lintas baik di tingkat mikro maupun makro. Tag GBP ditetapkan secara dinamis kepada klien sebagai bagian dari transaksi Radius oleh Mist Cloud NAC. Topologi ini berfungsi untuk arsitektur kampus kecil-menengah dan besar yang memerlukan segmentasi makro dan mikro.



Sasis-Ketersediaan Kelas

Sakelar EX4100-F menghadirkan ketersediaan tinggi (HA) melalui peralihan Mesin Perutean (GRES) yang anggun, serta penghubungan dan perutean tanpa henti saat diterapkan dalam konfigurasi Sasis Virtual.

Dalam konfigurasi Sasis Virtual, setiap sakelar EX4100-F mampu berfungsi sebagai Mesin Perutean (RE). Ketika dua atau lebih sakelar EX4100-F saling terhubung, satu bidang kendali dibagikan di antara semua sakelar anggota Sasis Virtual. Junos OS secara otomatis memulai proses pemilihan untuk menetapkan RE primer (aktif) dan cadangan (hot-standby). Fitur L2 dan L3 GRES yang terintegrasi menjaga akses tanpa gangguan ke aplikasi, layanan, dan komunikasi IP jika terjadi kegagalan RE primer.

Ketika lebih dari dua sakelar saling terhubung dalam konfigurasi Sasis Virtual, elemen sakelar yang tersisa bertindak sebagai kartu saluran dan tersedia untuk mengambil posisi RE cadangan jika RE primer yang ditunjuk gagal. Status prioritas kartu utama, cadangan, dan jalur dapat ditetapkan untuk menentukan urutan kenaikan; Redundansi N+1 RE ini, ditambah dengan kemampuan GRES, perutean aktif nonstop (NSR), dan penghubungan nonstop (NSB) dari Junos OS, menjamin kelancaran transfer fungsi bidang kendali setelah kegagalan yang tidak terduga.

EX4100-F mengimplementasikan skema penomoran slot/modul/port yang sama dengan produk berbasis sasis Juniper lainnya-saat memberi nomor pada port Sasis Virtual, sehingga menghasilkan pengoperasian seperti sasis yang sebenarnya. Dengan menggunakan sistem operasi yang konsisten dan satu file konfigurasi, semua sakelar dalam konfigurasi Sasis Virtual diperlakukan sebagai satu perangkat, sehingga sangat menyederhanakan pemeliharaan dan manajemen sistem secara keseluruhan.

Secara terpisah, EX4100-F menawarkan sejumlah fitur HA yang biasanya dikaitkan dengan sakelar berbasis sasis modular. Bila digabungkan dengan kemampuan failover Junos OS dan L2/L3 yang telah terbukti di lapangan, fitur-fitur ini memberikan EX4100-F keandalan kelas operator yang sebenarnya.

Penjembatanan tanpa henti dan perutean aktif tanpa henti: NSB dan NSR pada EX4100-F memastikan bahwa protokol, status, dan tabel bidang kontrol disinkronkan antara RE primer dan siaga untuk mencegah kegagalan protokol atau masalah konvergensi setelah failover RE.

Grup batang redundan (RTG): Untuk menghindari kerumitan STP tanpa mengorbankan ketahanan jaringan, EX4100-F menggunakan grup trunk redundan untuk menyediakan redundansi port yang diperlukan dan menyederhanakan konfigurasi switch.

Agregasi tautan lintas-anggota: Agregasi tautan lintas-anggota memungkinkan koneksi agregasi tautan redundan antar perangkat dalam satu konfigurasi Sasis Virtual, sehingga memberikan tingkat keandalan dan ketersediaan tambahan.

Dukungan perutean IPv4 dan IPv6: Perutean IPv4 dan IPv6 Layer 3 (OSPF dan BGP) tersedia dengan lisensi Flex, memungkinkan jaringan yang sangat tangguh.



Kekuatan PoE/PoE+, PoE Abadi dan Cepat

EX4100-F menghadirkan PoE untuk mendukung perangkat yang terhubung seperti ponsel, kamera pengawasan, perangkat IoT, dan titik akses 802.11AX/Wi-Fi 6, menawarkan anggaran daya PoE hingga 740 W dan mendukung hingga 30 W per port berdasarkan standar PoE IEEE 802.3at.

Sakelar EX4100-F mendukung PoE abadi, yang memberikan daya tanpa gangguan ke perangkat bertenaga PoE (PD) yang terhubung bahkan ketika sakelar peralatan sumber daya (PSE) sedang di-boot ulang.

Sakelar EX4100-F juga mendukung kemampuan Fast PoE yang menyalurkan daya PoE ke titik akhir yang terhubung selama sakelar dinyalakan, bahkan sebelum sakelar beroperasi penuh. Hal ini sangat bermanfaat dalam situasi di mana titik akhir hanya memerlukan daya dan tidak bergantung pada konektivitas jaringan.



Antarmuka Telemetri Junos

EX4100-F mendukung antarmuka telemetri Junos (JTI), fitur streaming telemetri modern yang dirancang untuk memantau kesehatan dan kinerja switch. Data sensor dapat dialirkan ke sistem manajemen pada interval periodik yang dapat dikonfigurasi, memungkinkan administrator jaringan memantau pemanfaatan tautan dan node individual serta memecahkan masalah seperti kemacetan jaringan secara real time. JTI memberikan fitur-fitur berikut:

Manajemen kinerja dengan menyediakan sensor untuk mengumpulkan dan mengalirkan data serta menganalisis jalur aliran aplikasi dan beban kerja melalui jaringan

Perencanaan dan optimalisasi kapasitas dengan secara proaktif mendeteksi hotspot dan memantau latensi dan ledakan mikro

Pemecahan masalah dan analisis akar permasalahan melalui-pemantauan frekuensi tinggi dan korelasi jaringan overlay dan underlay



Sistem Operasi Junos

Switch EX4100-F menjalankan Junos OS, sistem operasi jaringan Juniper yang kuat dan tangguh yang mendukung semua switch, router, dan firewall Juniper. Dengan memanfaatkan sistem operasi umum, Juniper menghadirkan implementasi dan pengoperasian fitur bidang kendali yang konsisten di seluruh produk. Untuk menjaga konsistensi tersebut, Junos OS menganut proses pengembangan yang sangat disiplin yang menggunakan satu kode sumber dan menggunakan arsitektur modular yang sangat tersedia untuk mencegah kegagalan terisolasi yang menjatuhkan keseluruhan sistem.

Atribut ini sangat penting bagi nilai inti perangkat lunak, sehingga memungkinkan semua produk yang didukung OS Junos-diperbarui secara bersamaan dengan rilis perangkat lunak yang sama. Semua fitur sepenuhnya diuji regresi, menjadikan setiap rilis baru benar-benar superset dari versi sebelumnya. Pelanggan dapat menerapkan perangkat lunak dengan keyakinan penuh bahwa semua kemampuan yang ada dipertahankan dan dioperasikan dengan cara yang sama.



Lisensi Fleksibel

Lisensi Juniper Flex menawarkan model lisensi yang umum, sederhana, dan fleksibel untuk sakelar akses Seri EX, memungkinkan pelanggan membeli fitur berdasarkan jaringan dan kebutuhan bisnis mereka.

Lisensi fleksibel ditawarkan dalam tingkat Standar, Lanjutan, dan Premium. Fitur tingkat standar tersedia dengan image Junos OS yang disertakan dengan switch Seri EX. Fitur tambahan dapat dibuka dengan pembelian lisensi Flex Advanced atau Flex Premium.

Lisensi Flex Advanced dan Flex Premium untuk platform Seri EX berbasiskan kelas-yang ditentukan oleh jumlah port akses pada switch. Sakelar Kelas 1 (C1) memiliki 12 port, sakelar Kelas 2 (C2) memiliki 24 port, dan sakelar Kelas 3 (C3) memiliki 32 atau 48 port.

Switch EX4100-F mendukung lisensi Flex berlangganan dan abadi. Lisensi berlangganan ditawarkan untuk jangka waktu tiga{3}} dan lima tahun. Selain fitur Junos OS, lisensi berlangganan Flex Advanced dan Flex Premium mencakup Juniper Mist Wired Assurance. Lisensi berlangganan Flex Advanced dan Flex Premium juga memungkinkan portabilitas di tingkat dan kelas switch yang sama, memastikan perlindungan investasi bagi pelanggan.

Untuk daftar lengkap fitur yang didukung oleh tingkat Flex Standard, Advanced, dan Premium, atau untuk mempelajari tentang lisensi Junos OS EX Series, silakan kunjungi: https://www.juniper.net/documentation/us/en/software/license/licensing/topics/concept/flex-licenses-for-ex.html.



Garansi Seumur Hidup Terbatas yang Ditingkatkan

EX4100-F mencakup peningkatan garansi perangkat keras seumur hidup terbatas yang menyediakan penggantian sakelar pengembalian-ke pabrik selama pembeli asli adalah pemilik produk tersebut. Garansi mencakup pembaruan perangkat lunak seumur hidup, pengiriman suku cadang lanjutan dalam satu hari kerja, dan dukungan Juniper Networks Technical Assistance Center (JTAC) 24x7 selama 90 hari setelah tanggal pembelian. Catu daya dan baki kipas dilindungi untuk jangka waktu lima tahun. Untuk detail selengkapnya, silakan kunjungi https://support.juniper.net/support/pdf/warranty/990240.pdf
